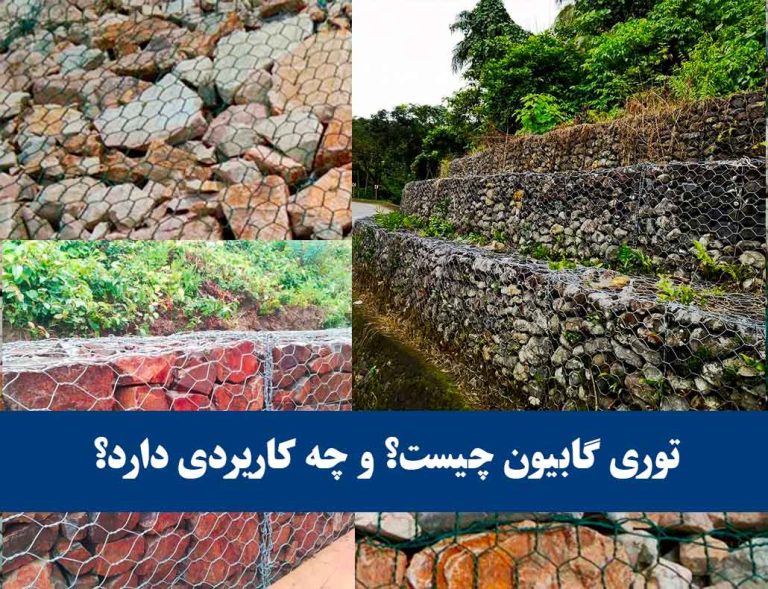

توری گابیون چیست؟ و چه کاربردی دارد؟
مش گابیون؛ ساختارها و کاربردها
گابیونها سازههایی مشبک و تاشو هستند که از قفسهای سیمی و لایههای پارچهای سنگین (ژئوتکستایل) تشکیل میشوند. این قفسها با مواد دانهای مانند سنگ، شن، ماسه یا قلوهسنگ پر شده و پس از تکمیل، سازههایی مستحکم و پایدار ایجاد میکنند. گابیونهای مشبک جوشی با پانلهای مقاوم و پوششهای ضدخوردگی، گزینهای ایدهآل برای دیوارهای دفاعی و موانع امنیتی به شمار میروند.
فهرست مطالب
ویژگیهای گابیون
- اقتصادی بودن: تنها نیاز به پر کردن با مصالح دانهای و تثبیت دارد.
- نصب آسان و سریع: ساختار تاشو و طراحی قابل مونتاژ، نصب را ساده میکند.
- مقاومت بالا: در برابر فشار، شرایط جوی و خوردگی پایدار است.
- سازههای قوی و محکم: امکان ایجاد دیوارها و موانع مستحکم.
- نفوذپذیری مناسب: زهکشی موثر آب و جلوگیری از آسیب هیدرواستاتیک.
- کاهش هزینههای حمل و نقل: قفسهای تاشو فضای کمی اشغال میکنند.
- قابلیت استفاده همراه با سیم خاردار: افزایش سطح امنیت.
- انعطافپذیری و تطبیقپذیری: قابلیت تغییر شکل جزئی بدون از دست دادن استحکام.
- استقرار سریع و دوام طولانی: مناسب برای کاربردهای دفاعی و محیطی.
جدول مشخصات فنی گابیون
ویژگی | توضیحات |
جنس سیم | گالوانیزه، گالوانیزه با PVC، Galfan، فولاد ضدزنگ |
قطر سیم | ۳–۶ میلیمتر، سیم لبهای ۴ میلیمتر |
اندازه روزنه مش | ۵۰×۵۰، ۷۵×۷۵، ۷۶.۲×۷۶.۲، ۱۰۰×۱۰۰ میلیمتر |
ژئوتکستایل | پلیپروپیلن نبافته سنگین، رنگهای ماسهای، بژ، سبز نظامی، خاکستری |
مواد پرکننده | سنگ، شن، ماسه، قلوهسنگ |
جنس و ساختار گابیونها
گابیونها از اجزای مختلفی ساخته شدهاند که عملکرد و دوام سازه را تضمین میکنند:
- سیم: سیمهای گالوانیزه، گالوانیزه با روکش PVC، آلیاژ روی-آلومینیوم (Galfan) و سیم فولاد ضدزنگ در کاربردهای حفاظتی به کار میروند.
- قطر سیم: بین ۳ تا ۶ میلیمتر، سیم لبهای ۴ میلیمتر.
- اندازه چشمه مش: معمولاً ۵۰×۵۰، ۷۵×۷۵، ۷۶.۲×۷۶.۲ و ۱۰۰×۱۰۰ میلیمتر.
- ژئوتکستایل: پارچههای پلیپروپیلن سنگین و نبافته برای آستر داخلی، موجود در رنگهای ماسهای، بژ، سبز نظامی و خاکستری.
کاربردهای گابیون
گابیونها به دلیل انعطافپذیری و استحکام، در حوزههای مختلف استفاده میشوند:
- دفاع و امنیت نظامی:
- ساخت دیوارهای دفاعی، موانع امنیتی پیرامونی، پستهای فرماندهی و نقاط دیدهبانی.
- محافظت در برابر شلیک سلاحهای سبک، ترکشها و انفجارها.
- استفاده به عنوان سیلبند موقت یا دیوار انفجاری.
- امکان ترکیب با سیم خاردار برای افزایش امنیت.
- ساخت دیوارهای دفاعی، موانع امنیتی پیرامونی، پستهای فرماندهی و نقاط دیدهبانی.
- کنترل سیلاب و مهندسی رودخانه:
- ساخت دیوارهای حائل و کنترل مسیر جریان آب.
- کاربرد در آموزش رودخانه، پوشش کانالها و دیوارهای آبشاری.
- استفاده از گابیونهای تشکی برای تثبیت بستر رودخانه و خاکریزها.
- نفوذپذیری مناسب برای جلوگیری از فشار هیدرواستاتیک و فرسایش.
- ساخت دیوارهای حائل و کنترل مسیر جریان آب.
- مهندسی عمران و معماری:
- روکش دیوارهای معماری و ایجاد عناصر تزئینی.
- دیوارهای خاکی تقویتشده و گابیونهای مدولار.
- حفاظت از شیبها و جلوگیری از ریزش سنگها.
- ادغام با محیط طبیعی و رویکرد زیباییشناختی در طراحی شهری.
- روکش دیوارهای معماری و ایجاد عناصر تزئینی.
انواع گابیونها
- گابیونهای مش جوشی: مقاوم و مناسب کاربردهای نظامی و دیوارهای معماری.
- سبدهای گابیون: اصطلاح عمومی برای قفسهای جوشی یا بافته شده.
- گابیونهای بافته شده: با سیمهای دو یا سه گرهای و مش ششضلعی.
- گابیونهای تشکی (Gabion Mattresses): ارتفاع کمتر، کاربرد در تثبیت خاک و کنترل فرسایش.
- گابیونهای کیسهای (Sack Gabions): مناسب سدهای موقت و دیوارهای انفجاری.
- گابیونهای تقویتشده (Reinforced Gabions): مقاوم در برابر فشارهای بیشتر.
- گابیونهای مدولار (Modular Gabions): برای عناصر معماری یا حفاظت از ریزش سنگ.
- گابیونهای با پوشش PVC یا Galfan: مقاوم در برابر خوردگی محیطی.
مزایای گابیونها
- مقرونبهصرفه و اقتصادی
- نصب و استقرار سریع
- مقاومت و دوام بالا
- انعطافپذیری و نفوذپذیری مناسب
- استحکام ساختاری
- کاهش هزینههای حمل و نقل
- کاربردهای چندگانه از نظامی تا کنترل سیلاب
- امکان ترکیب با سیم خاردار برای افزایش امنیت
معایب گابیونها
با وجود مزایای متعدد، انواع توری گابیون معایبی نیز دارند که باید پیش از اجرای در نظر گرفته شوند:
- نیاز به فضای زیاد: برای اجرای تور سنگ معمولاً به فضای بیشتری نسبت به دیوارهای بتنی نیاز است. این موضوع در فضاهای شهری محدودیت ایجاد میکند.
- ظاهر خشن در برخی پروژهها: هرچند در طراحی مدرن کاربرد دارد، اما در برخی مناطق ممکن است توری سنگی جلوهای ناهماهنگ با محیط ایجاد کند.
- وابستگی به کیفیت سنگهای پرکننده: اگر سنگهای نامناسب یا شکننده استفاده شوند، سازه در برابر فشار و تغییرات جوی ضعیف خواهد بود.
- نیاز به نگهداری دورهای: هرچند دوام بالایی دارد، اما در اندازه های بزرگ باید وضعیت سیم گابیون و زنگزدگی احتمالی مفتولها بررسی شود.
- وزن بالا: پر شدن قفسها با سنگ باعث سنگینی زیاد میشود و در برخی زمینها نیاز به زیرسازی محکم دارد.
جمع بندی:
توری گابیون یا همان تور سنگی سازهای چندمنظوره است که به دلیل استحکام، دوام و هزینه پایین بهطور گسترده در پروژههای عمرانی، حفاظت محیط زیست و حتی طراحی داخلی و شهری بهکار گرفته میشود. با وجود برخی معایب مانند نیاز به نگهداری دورهای و فضای بیشتر، مزایایی چون مقاومت بالا، زیبایی طبیعی و سازگاری با محیط زیست باعث شده انواع توری گابیون جایگزین مناسبی برای دیوارهای بتنی و روشهای سنتی باشد.
